Pandora DXL 4790 автосигнализация с автозапуском GSM/GPS/ГЛОНАСС

Автомобильная сигнализация Pandora DXL 4790

Система построена на платформе 47хх, которая отличается наличием новейшего вседиапазонного GSM-модема, который поддерживает 4G/LTE (class1), 3G, 2G (GPRS), работающего сразу с двумя замечательно настроенными антеннами, что дает непревзойденную чувствительность (увеличивая эффективное покрытие сети) и отсутствие замираний связи при движении транспортного средства.

ОПИСАНИЕ PANDORA DXL 4790

Модем работает сразу с двумя SIM-картами. Одна – в виде впаянной микросхемы Chip-SIM (в текущей поставке оператора мобильной связи МТС) с лучшим тарифом на используемые виды связи, работающий в расширенном температурном диапазоне и отсутствием проблем «тряски» контактных групп холдера. Вторая SIM-карта может быть установлена пользователем в формате nano-SIM. Хотя, если не планируете длительные выезды в Европу, большого смысла в этом нет. Да и при существующих тарифах на роуминг от MTС (о чем необходимо заранее позаботиться), стоит хорошо посчитать, перед тем как устанавливать SIM другого оператора. Исключение – специфика покрытия сети в отдельной местности, тогда переключение на вторую SIM-карту необходимо.

Другая яркая отличительная особенность платформы 47хх, – полноценный (а не поддержка части протоколов, как модно стало писать) Bluetooth 5.0, построенный на лучшем чипсете рынка NRF52840 (Nordic). Это дает лучшую устойчивость связи с Bluetooth-аксессуарами и увеличение канала управления с мобильного телефона без использования GSM-сети в несколько раз! На практике наше Bluetooth-приложение, Pandora BT, поддерживает установленную связь на расстоянии более 150 м от автомобиля! Естественно, телефон должен быть свежей модели, с Bluetooth 5.0. Именно из-за этого очень многие профессионалы рынка уже глубоко увлеклись вопросом: “а зачем теперь нужен брелок?”

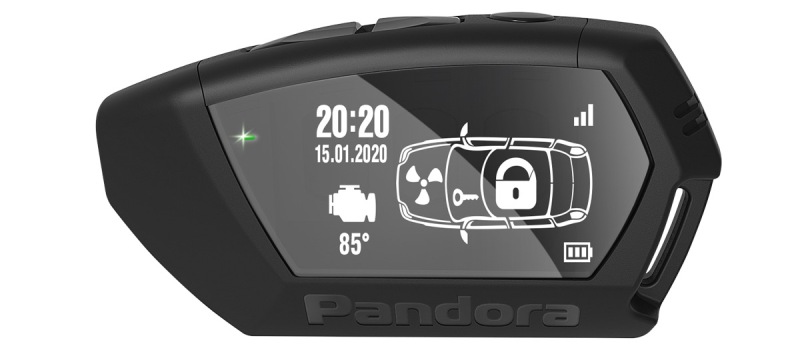

А вот как раз наш новый брелок D-043, которым укомплектована Pandora DXL 4790, заслуживает отдельного рассказа! Он крупный и очень эргономичный, с крупными кнопками и ярким OLED-дисплеем, разработан нами по пожеланиям наших многочисленных клиентов, кому нравился дизайн наших новых брелоков, но вызывал затруднения в пользовании из-за их миниатюрности.

Pandora D-043 в связке с вынесенным на стекло RF-модулем, вероятнее всего окажется новым лидером дальности связи рынка. Ведь использован новый радиотракт с алгоритмической модуляцией LoRa, на частоте 868MHz, антенна брелока сбалансирована эффективнее предшественников, LiPo-аккумулятор мощнее.

А еще в брелоке D-043 есть дополнительный радиоканал Bluetooth 4.2, для уверенной связи вблизи автомобиля непосредственно на базовый блок системы (минуя RF-модуль), распознавания приближения владельца к автомобилю и т.д. – Почему не BT 5.0? – спросите вы. – А зачем? – ответим мы. Ведь увеличенная дальность, имея на борту LoRa, не нужна. Защищенности у BT4.2 хватает при даже нашей, большой длине пакетов, разницы в скорости между 1Mb/s. и 2Mb/s. заметить не получится, да и потребляет в передаче BT4.2 в несколько раз меньше.

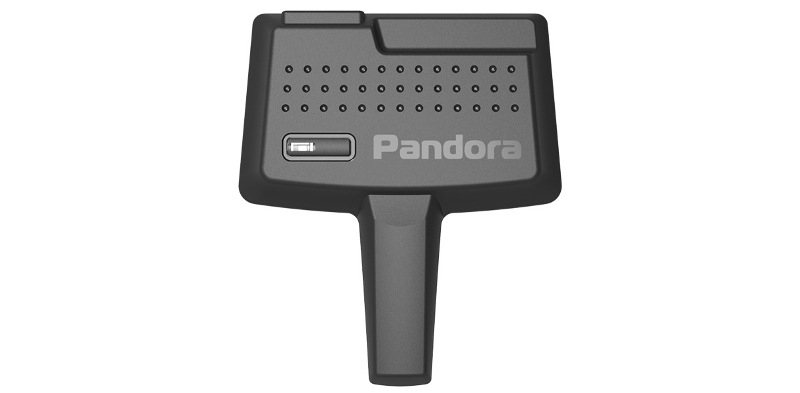

RF-модуль, входящий в комплект системы Pandora DXL 4790, имеет всего два провода подключения к бортовой сети 12V, а связь с базовым блоком обеспечивается посредством Bluetooth-подключения. Большая антенна гарантирует лучший прием и лучшее согласование при передаче на частоте 868MHz модуляцией LoRa, а расположение высоко на остеклении автомобиля обеспечит лучшую радиодоступность.

На RF-модуле есть кнопка вызова, которая используется также и для набора ПИН-кода и функции S.O.S, там же – светодиод состояния и большая подсвеченная красной светодиодной панелью надпись “Pandora”, обращенная на сторону стекла. Предупреждение потенциальному злодею-угонщику о тщетности попыток обидеть автомобиль, оснащенный данной системой.

Внутри модуля также присутствует бипер системы извещений, который будет удобен и при монтаже и при эксплуатации охранно-сервисной системы Pandora DXL 4790. Например, напомнит про садящуюся батарейку в противоразбойной метке или о появившейся неисправности одной из скрытых блокировок после технического обслуживания автомобиля, что может означать подготовку к угону и т.д.

Даже базовая комплектация системы Pandora DXL 4790 довольно богатая (и помимо основных компонентов, включает в себя и радиореле блокировки BTR-101, и Bluetooth-сирену Pandora PS-331BT, которую мы, кстати, научили работать в многомодовом режиме – с индивидуальным звуками и мелодиями на различные события!), а список аксессуаров, которыми можно усилить противоугонную защиту или расширить сервисные возможности системы – абсолютно рекордный.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ПАНДОРА DXL 4790

GPS/ГЛОНАСС-позиционирование и трекинг
Позволяет оперативно определять координаты автомобиля. Синхронизировать время и дату. Все события сохраняются в истории с координатами. Функция трекинга во время движения автомобиля. Вы в любой момент можете получить подробный отчет о пробеге, времени в пути, средней и максимальной скорости движения, с треками на карте в удобном, наглядном представлении.

Встроенный USB-порт
Позволяет подключать систему к компьютеру для обновления программного обеспечения и настройки параметров через программу Pandora AlarmStudio. AlarmStudio позволяет производить быструю настройку, дает доступ к любым гибким параметрам системы и бесключевого обхода, содержит рекомендации по установке на конкретные автомобили.

Интегрированный Bluetooth-интерфейс
Система оснащена Bluetooth-интерфейсом, позволяющим подключать дополнительные модули, радиореле, радиометки, значительно расширяющие функциональные возможности системы.

Интегрированный LIN-интерфейс
Поддержка работы с цифровыми LIN-шинами автомобилей. Единственно возможная корректная реализация работы со многими популярными автомобилями (Lada Kalina2, Lada Granta, Lada Priora New и другими).

Корректное управление и контроль работы предпусковых подогревателей Webasto Thermotop Evo и Eberspaecher Hydronic/Hydronic 2 по цифровой LIN-шине.

Интернет-сервис. Управляйте со смартфона
Объединяет ваш автомобиль, сигнализацию и смартфон. Для контроля, мониторинга, настройки параметров системы и управления вашим автомобилем доступны специализированные приложения для мобильных устройств (iPhone, iPad; Android: смартфоны, планшетные компьютеры).

Благодаря интернет-сервису www.p-on.ru, доступному вам абсолютно бесплатно, у вас есть возможность просматривать историю событий, происходивших с автомобилем. Каждое событие хранится с указанием актуального времени и даты. вы всегда в курсе того, где произошло каждое событие (необходим GPS/ГЛОНАСС-приемник) – интернет-сервис www.p-on.ru не просто отображает координаты события, а указывает конкретное географическое место, используя картографию Google Maps, Yandex Maps, OpenStreetMap на ваш выбор.

Наличие двустороннего брелока
Двусторонний брелок – основное средство управления и контроля состояния системы. Брелок оповещает владельца автомобиля о статусе охраны (открыто/закрыто), наличии связи с автомобилем и подскажет какой именно датчик сработал.

Также двусторонний брелок поможет настроить чувствительность датчиков сигнализации и будет хранить историю тревожных событий. позволит владельцу узнать о срабатывании охраны автомобиля не только по звуку сирены, но и с помощью сообщения на жидкокристаллическом дисплее брелока.

Обходчик иммобилайзера с клонированием ключа
Интегрированный в базовый блок бесключевой обходчик иммобилайзера. Позволяет системе клонировать ключ для реализации бесключевого обхода встроенного иммобилайзера и автозапуска. Система оборудована новым портом PWM для работы с оригинальным ключом от автомобиля. Он позволяет системе клонировать ключ для реализации бесключевого (алгоритмического) обхода встроенного иммобилайзера и автозапуска на множестве современных автомобилей, без необходимости прятать второй ключ в салоне автомобиля и без дополнительных затрат. Требует подключения к интернету во время настройки.

Технология клонирования
Позволяет существенно расширить список автомобилей с поддержкой функции бесключевого запуска, за счет применения высоких расчетных мощностей специального сервера.

Активная охрана
При постановке автомобиля под активную охрану интернет-сервис постоянно контролирует наличие GSM-связи и координаты автомобиля. Эксклюзивная функция защиты от «глушилок» и эвакуатора. В случае буксировки или пропадания связи с автомобилем владелец мгновенно получит оповещение от интернет-сервиса.

Высокая энергоэкономичность
Современный 32-разрядный ARM-процессор с интеллектуальными алгоритмами снижения энергопотребления и динамически изменяемой тактовой частотой и самая эффективная импульсная система питания позволяют добиться рекордно низкого энергопотребления. Корректно работает на всех современных автомобилях, энергопотребление полностью удовлетворяет требованиям автопроизводителей для дополнительного оборудования.

Интегрированный GSM-интерфейс
Расширяет зону управления системой и оповещения о тревожных и сервисных событиях, происходящих с автомобилем, в пределах покрытия сетей сотовой связи. Обеспечивает постоянное надёжное соединение автомобиля с интернет- сервисом, позволяя гибко настраивать работу системы в роуминге и зонах с плохим покрытием GSM-сети. Повышает эргономичность эксплуатации системы. Автомобиль всегда на связи с вами, всегда online в интернет-сервисе.

Интеллектуальный автоматический запуск двигателя
Позволяет дистанционно и автоматически запускать двигатель, при этом надежно контролирует основные параметры работы двигателя и состояние автомобиля. Самая гибкая и эффективная система автоматического запуска двигателя.

Возможные условия запуска:

• периодические;
• в заданное время;
• через интернет-сервис;
• по напряжению;
• по температуре;
• по команде с брелока;
• по команде с телефона;
• по команде из мобильного приложения.

Функция турботаймера и поддержки зажигания позволяет корректно работать с турбированными двигателями и оставлять автомобиль под охраной с работающим двигателем без ключа в замке зажигания. Гибкая система автоматических запусков сохранит тепло вашего автомобиля.

Интеллектуальная система постоянно контролирует состояние двигателя.

Мультисистемный CAN-интерфейс
Максимально корректная интеграция автомобильной охранно-сервисной системы в штатную цифровую шину автомобиля. Позволяет максимально органично нарастить противоугонный потенциал современного автомобиля, сделать автосигнализацию частью штатного электрооборудования.

Мультисистемный высокоскоростной CAN-интерфейс позволяет монтировать систему на любые современные автомобили, оснащённые цифровыми шинами (скорость передачи данных до 1Mbit/sec). Сводит к минимуму вмешательство в штатную электронику автомобиля.

Максимально корректная интеграция с моторными цифровыми шинами большинства автомобилей. Позволяет существенно упростить установку и сократить количество точек подключения к автомобилю. Интерфейс позволяет организовать корректный контроль и управление штатными бортовыми системами автомобиля и основными параметрами, необходимыми для организации автоматического и дистанционного запуска двигателя: сигнал тахометра, статус «READY» для гибридных автомобилей, положение педали тормоза, селектора АКПП, ручного тормоза, зажигания.

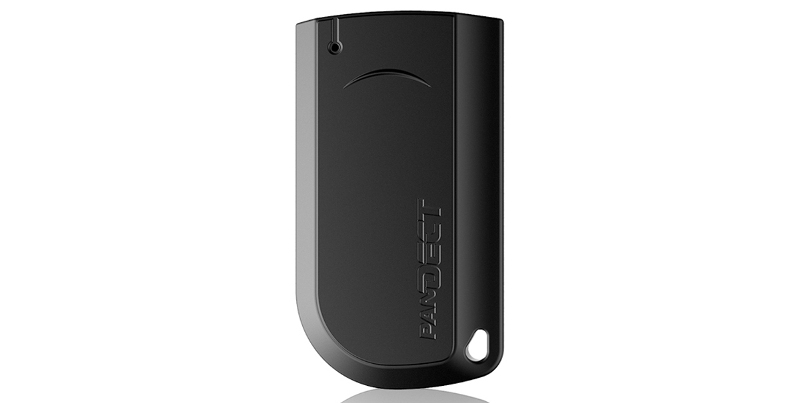

Наличие противоугонной метки
Противоугонная метка используется в качестве идентификатора владельца – только при ее присутствии возможно отключение блокировки двигателя. Конструкция и миниатюрность брелока обеспечивают его комфортное, скрытое ношение даже в легкой одежде.

Совместимость с Pandora Alarm Studio
Поддержка работы с программным продуктом Pandora Alarm Studio позволяет сделать процесс монтажа и настройки системы максимально быстрым и качественным. Доступна возможность быстрой настройки системы без подключения к персональному компьютеру.

Управление предпусковыми подогревателями
Максимально гибкие комплексные алгоритмы управления штатными и дополнительными предпусковыми подогревателями. Если в вашем автомобиле установлен штатный или дополнительный предпусковой подогреватель, догреватель двигателя, управляйте им дистанционно из мобильного приложения, интернет-сервиса или с помощью мобильного телефона. Воспользуйтесь самым современным и эффективным способом прогрева автомобиля перед поездкой – предпусковым подогревателем двигателя.

ОБЩИЕ ХАРАКТЕРИСТИКИ ПАНДОРА 4790

• Тип - Автосигнализация
• Функция обратной связи - Двухсторонняя
• ЖК-брелок - Есть
• Брелок-метка - Есть
• Система кодирования радиосигнала - Диалоговое кодирование
• Сервисный режим - Есть
• Виброоповещение - Есть
• ОСНОВНЫЕ ФУНКЦИИ PANDORA 4790
• Управление через мобильное приложение Pandect BT/Pandora BT по протоколу Bluetooth - Есть
• Радиометка - Есть
• CAN - Есть
• 3XCAN - Есть
• 2LIN - Есть
• GSM - Есть
• GPRS - Есть
• 3G - Есть
• 4G(LTE) - Есть
• Bluetooth 5.0 - Есть
• Поддержка GPS-приемника - Есть
• Поддержка ГЛОНАСС - Есть
• Управление через интернет p-on.ru/моб. приложение Pandora Pro - Есть
• Трекинг - Есть
• SLAVE режим - Есть
• SLAVE режим с доп. защитой по радиометке - Есть
• АВТОЗАПУСК И ПОДОГРЕВ ДВИГАТЕЛЯ
• Автозапуск двигателя - Есть
• Турботаймер - Есть
• Управление предпусковыми подогревателями по аналогу - Есть
• Управление предпусковыми подогревателями по LIN - Есть
• Управление предпусковыми подогревателями по CAN - Есть
• Автозапуск по таймеру - Есть
• Автозапуск по температуре - Есть
• Календарные автозапуски по дням недели - Есть
• Охрана при запущенном двигателе - Есть
• ОХРАННЫЕ ФУНКЦИИ DXL 4710
• Датчик движения - Есть
• Датчик удара - Есть
• Датчик наклона - Есть
• Поддержка цифрового реле блокировки - Есть
• Поддержка радиореле блокировки - Есть
• Поддержка двух СИМ карт - Нет;
• Автономное питание - Нет;
• Бесшумная постановка/снятие с охраны - Есть
• Режим «Паника» - Есть
• Охрана периметра - Есть
• Режим тихой охраны - Есть
• Задержка постановки на охрану - Есть
• Автопостановка на охрану - Есть
• Защита от разбойного нападения - Есть
• ПИН-код для аварийной деактивации - Есть
• ПРОЧИЕ ФУНКЦИИ ПАНДОРА ДХЛ 4790
• mini USB/micro USB порт - Есть
• Дистанционное открытие багажника - Есть
• Управление стеклоподъемниками - Есть
• Силовые аналоговые выходы - Есть
• Поиск машины на стоянке - Есть
• Поддержка автономного питания - Да
• ПИН-код для аварийной деактивации - Есть

КОМПЛЕКТАЦИЯ PANDORA DXL 4790

• Основной блок DXL4790 – 1 шт.
• Брелок BT-760 black – 2 шт.
• Брелок LCD D043 black с ремешком – 1 шт.
• Радио реле BTR-101 – 1 шт.
• RF модуль DXL 470 – 1 шт.
• Релейный модуль автозапуска RMD-5M – 1 шт.
• ЗИП крепежа DeLuxe – 1 шт.
• Кабель DX90 v2 IMMO – 1 шт.
• Кабель c USB/micro USB – 1 шт.
• Кабель DXL4900-1 – 1 шт.
• Кабель DXL4900-2 – 1 шт.
• Кабель DXL4900-3 – 1 шт.
• Speaker иммобилайзера – 1 шт.
• GSM антенна DXL5000 v2 – 1 шт.
• Кнопка BS2 – 1 шт.
• Кабель аналогового термодатчика L3000 – 1 шт.

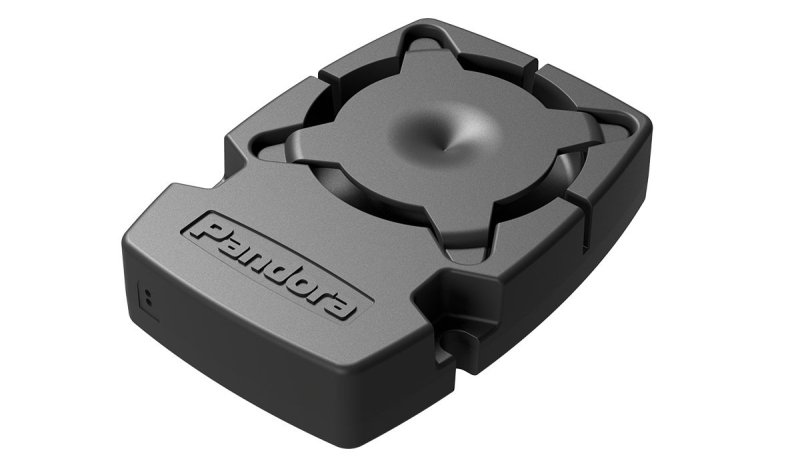

• Сирена Пьезоэлектрическая Pandora PS-330 (Р) без коробки – 1 шт.
• Печатная продукция.
• Упаковка.

Документация, инструкции, схемы подключения Pandora DXL 4790
